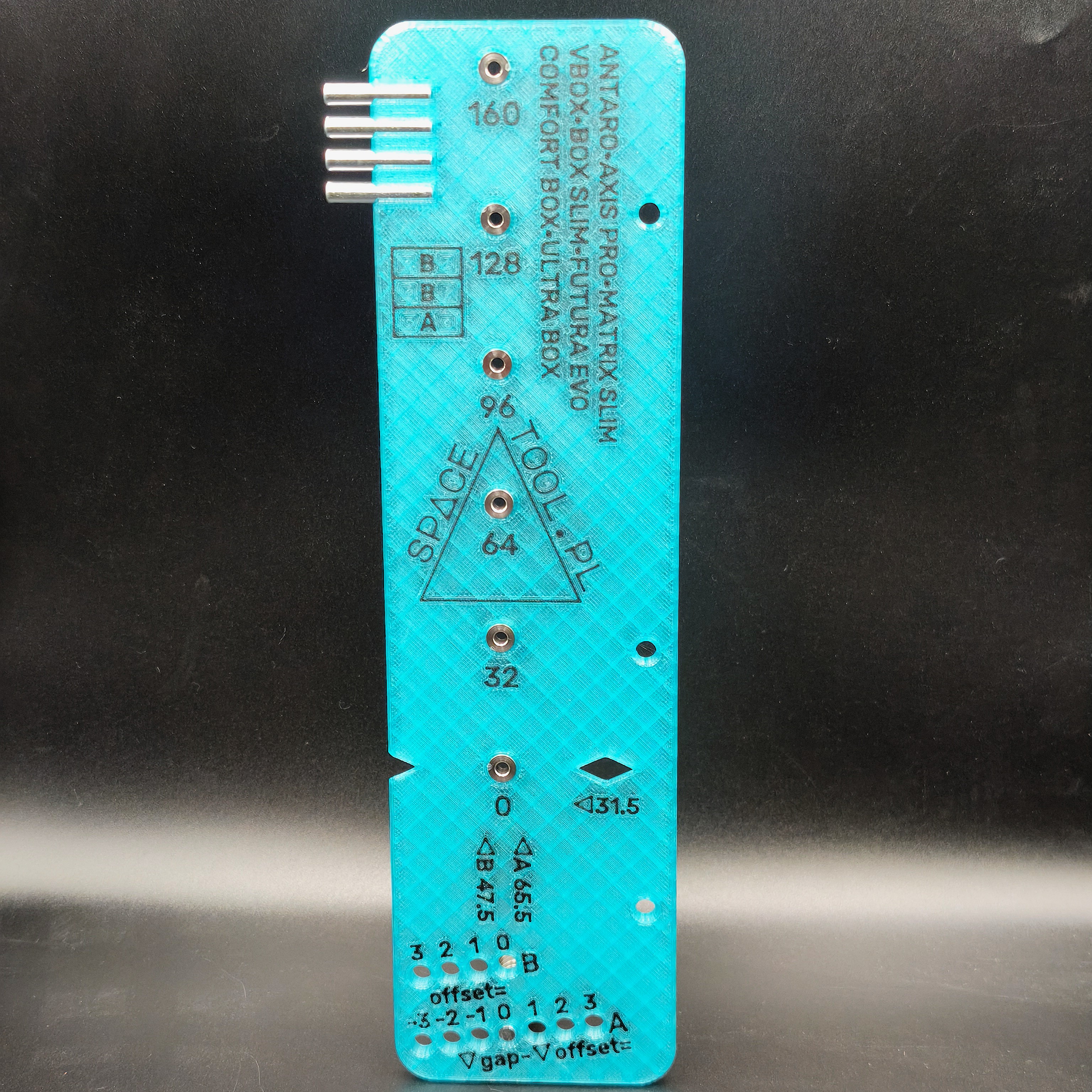

Szablon do odwiercania frontów szuflad systemowych

Kompatybilny z systemami: Blum Antaro • GTV Axis Pro • GTV Axis Pro 18 • Häfele Matrix S Slim • Sevroll VBox • Sevroll Box Slim • ATM Futura EVO • Rejs Comfort Box • Rejs Ultra Box

Przeznaczenie

Szablon przeznaczony jest do precyzyjnego odwiercania frontów szuflad systemowych. Umożliwia szybkie i powtarzalne wyznaczanie otworów montażowych, eliminując ryzyko pomyłki przy ustawianiu prowadnic w różnych systemach.

Jest przystosowany do korpusów z płyty 18 mm oraz nakładaniem bocznym 16 mm, co daje 2 mm szczeliny między frontem a bokiem korpusu — zgodnie ze standardem większości producentów.

Powiązanie odwiertów z wysokościami prowadnic

Pozycja otworów na froncie jest bezpośrednio powiązana z wysokością, na jakiej zamontowana jest prowadnica. Szablon pozwala ustawić tę zależność w sposób szybki i powtarzalny — niezależnie od systemu szuflady.

Dla osób pracujących hobbystycznie lub sporadycznie dostępny jest kalkulator szuflad systemowych, który ułatwia prawidłowe wyliczenie wysokości prowadnic: https://spacetool.pl/kalkulator-szuflad-standardowych-i-wewnetrznych-pm-26.html

Logika ustawień A i B

Ustawienie A — dolna szuflada

Dolna szuflada ma osobne ustawienie, ponieważ prowadnica opiera się na dolnym wiązaniu korpusu. Domyślna wartość A: 65,5 mm.

Wzór: szczelina dolna − podniesienie prowadnicy

Przykłady:

• Front na zero, prowadnica podniesiona o 2 mm → 0 − 2 = −2

• Szczelina 3 mm, prowadnica na zero → 3 − 0 = 3

Ustawienie B — pozostałe szuflady

W wyższych szufladach prowadnica odnosi się bezpośrednio do frontu. Domyślna wartość B: 47,5 mm — prowadnica na zero względem frontu.

Przykłady:

• Prowadnica na zero → offset = 0

• Prowadnica podniesiona o 2 mm → offset = 2

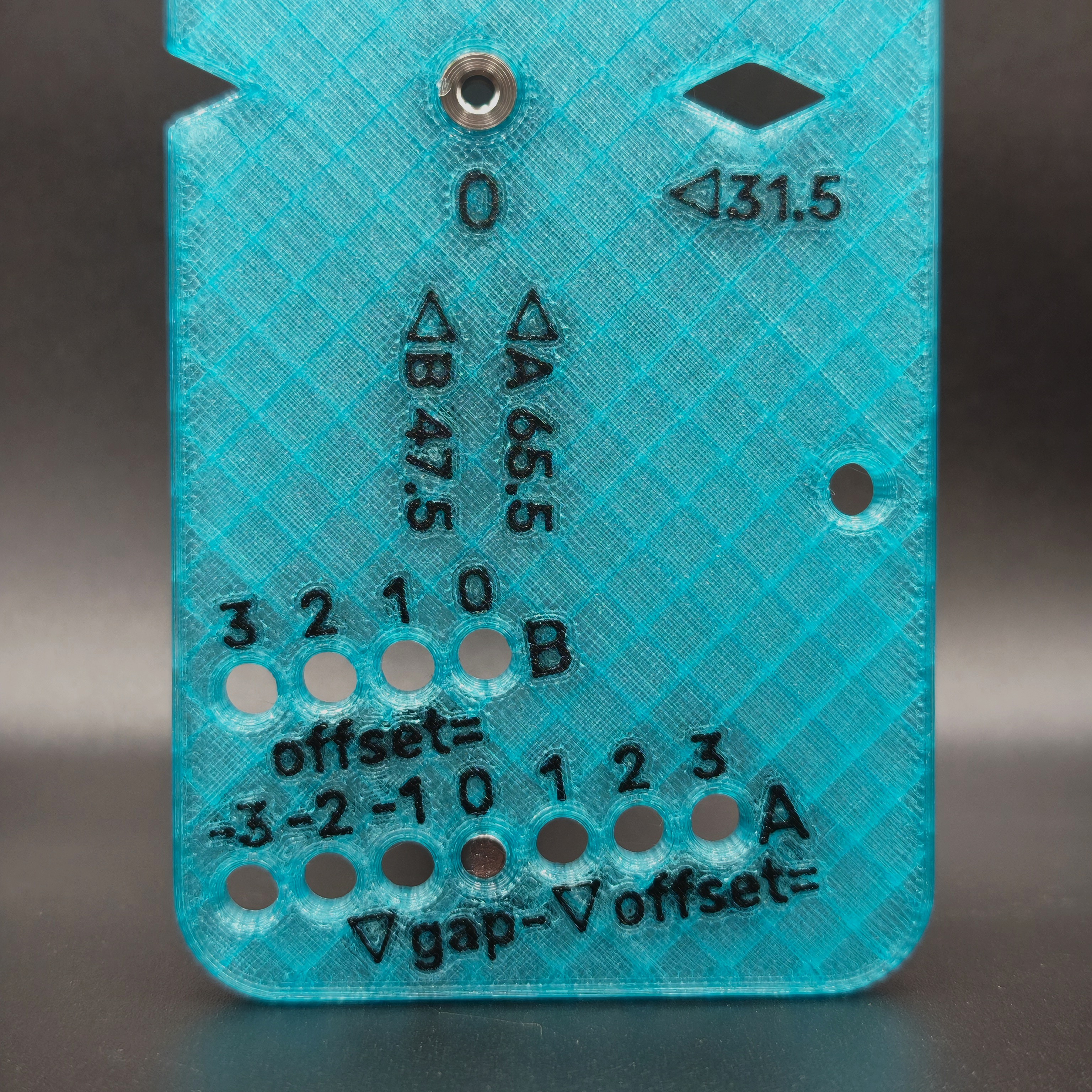

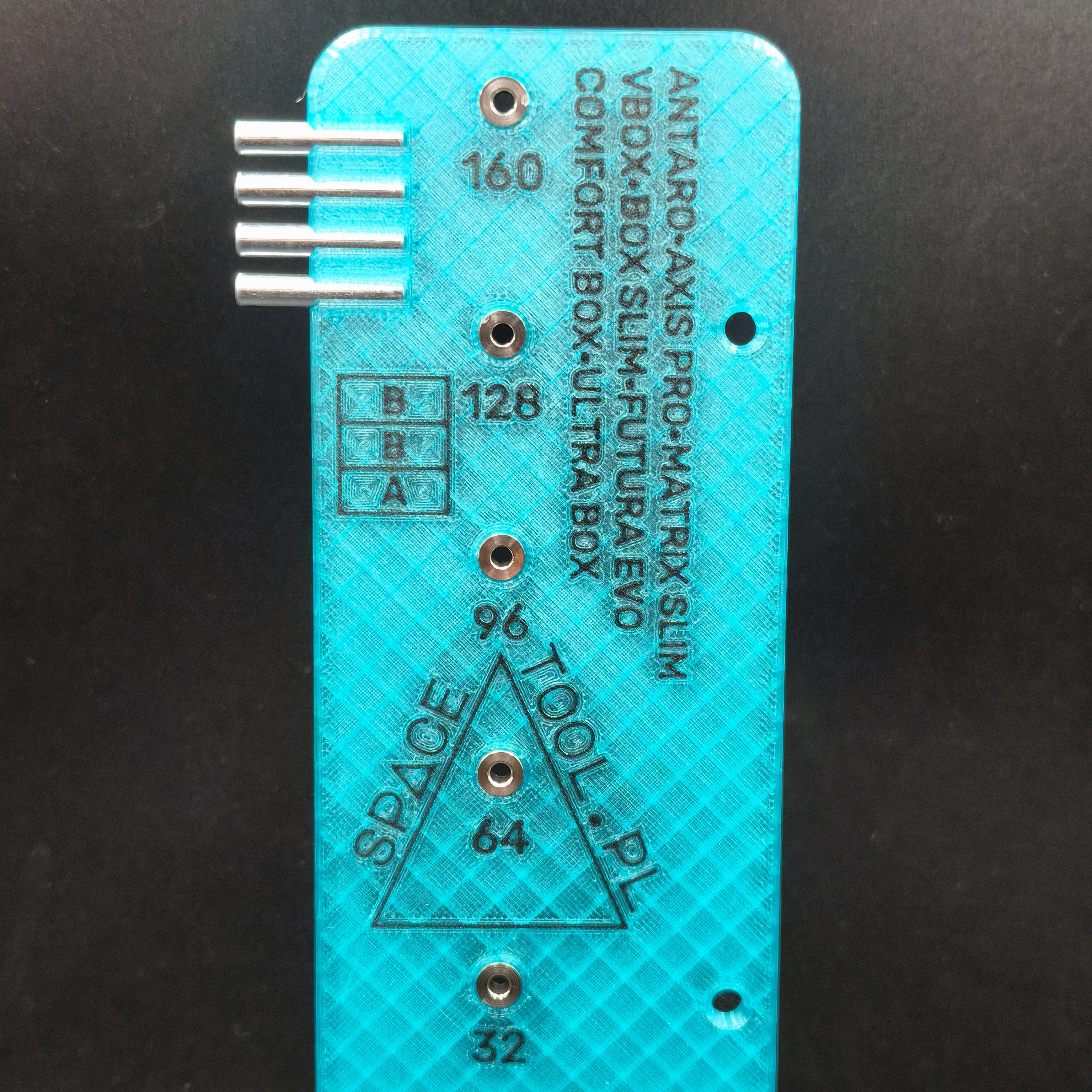

Konstrukcja i funkcjonalność

• Tuleje ze stali nierdzewnej pod wiertło 3 mm — trwałe i odporne na zużycie.

• Magazynek na piny — wygodne przechowywanie i szybka zmiana ustawień.

• Wizjer przy pierwszym otworze — umożliwia odwiert „od kreski”, szczególnie przy montażu dodatkowych relingów w szufladach z podwyższonymi plecami.

• Czytelna skala i oznaczenia — szybkie ustawienie wartości A/B bez liczenia.

• Szeroka kompatybilność — jeden szablon obsługuje większość systemów dostępnych na rynku.

Dlaczego warto

• przyspiesza pracę i zwiększa powtarzalność,

• eliminuje błędy montażowe,

• działa z wieloma systemami prowadnic,

• zgodny ze standardem korpusów 18 mm i szczeliną 2 mm,

• idealny zarówno dla profesjonalnych warsztatów, jak i hobbystów.
