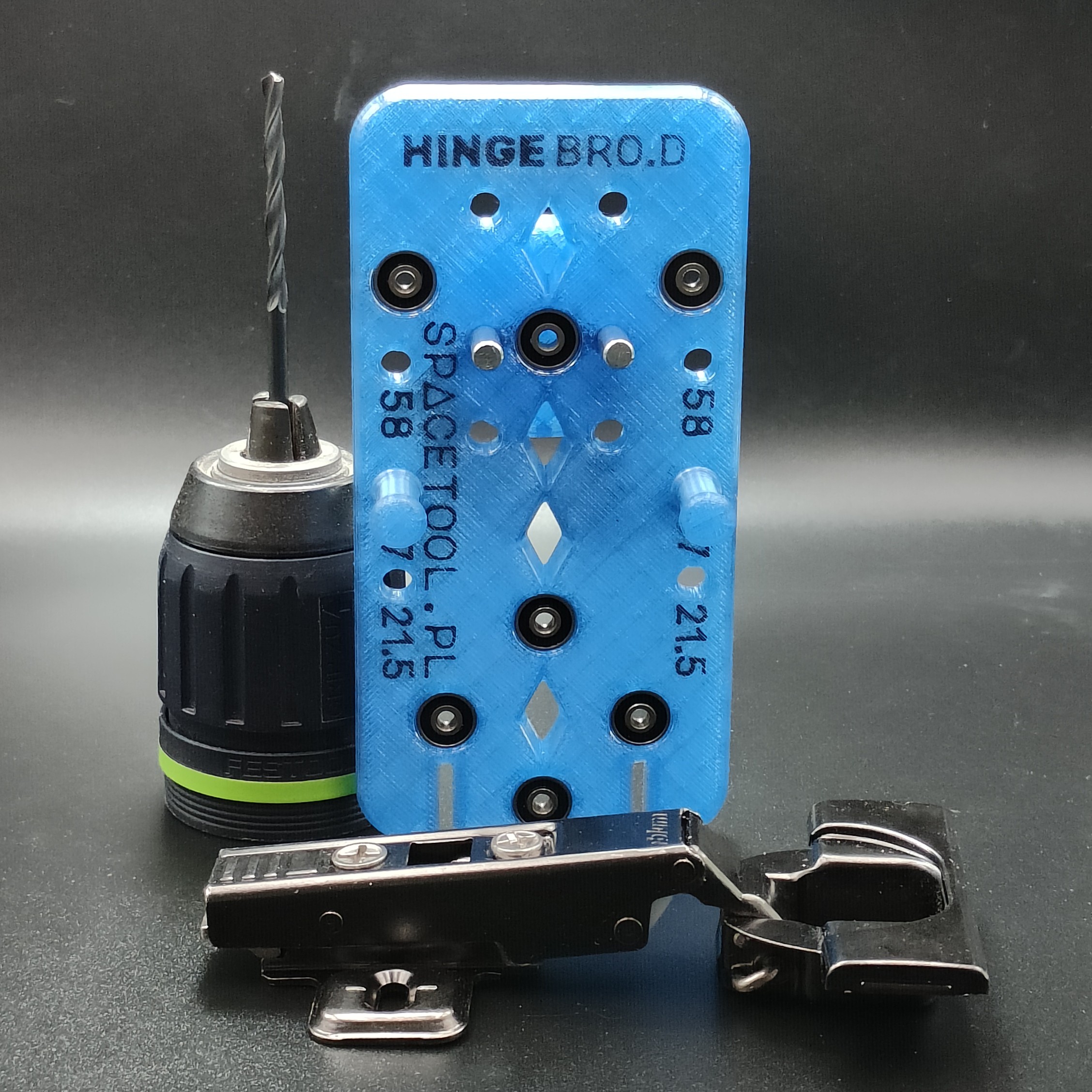

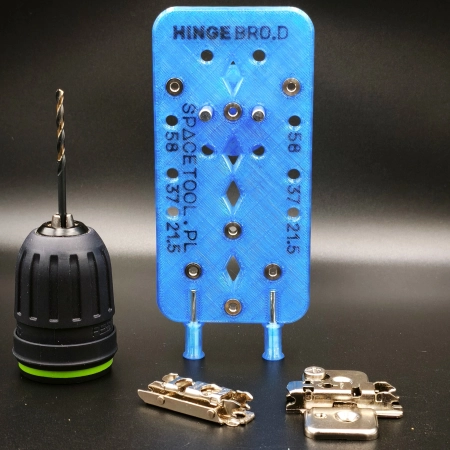

Szablon do zawiasów równoległych, nakładanych i wpuszczanych HINGEbro.D na wiertło ⌀3mm

HingeBro.D to precyzyjny i szybki szablon do wyznaczania oraz wiercenia prowadników pod zawiasy meblowe. Wkładasz go w wcześniej wywiercone otwory pod puszki zawiasów, dosuwasz do korpusu, ustawiasz szczeliny frontu i od razu wiercisz prowadniki z pełną powtarzalnością.

Co wyróżnia HingeBro.D?

Blokada na puszkę zawiasu wybacza błędy. Szablon działa z puszkami wywierconymi od 21.5 do 23.5 mm od krawędzi.

Przekładany okrąg wchodzący w front to unikalne rozwiązanie, którego nie ma w innych szablonach. Zapewnia stabilne i powtarzalne ustawienie względem frontu.

Tylko cztery otwory pod prowadniki: dwa pod prowadnik prosty i dwa pod krzyżowy. Minimalizuje to ryzyko pomyłki, np. gdy praca zostanie przerwana.

Wiercenie prowadzone w tulejach ze stali nierdzewnej. Wiertło 3 mm pracuje płynnie, bez luzów, gwarantując czyste i precyzyjne otwory.

Kompatybilność z większością systemów zawiasowych dzięki standardowemu wiertłu 3 mm i precyzyjnym ustawieniom.

Ustawienia montażowe HingeBro.D

Szablon posiada trzy kluczowe odległości dla różnych typów zawiasów:

• 21.5 mm – zawiasy równoległe

• 37 mm – zawiasy nakładane

• 58 mm – zawiasy wpuszczane

Dlaczego 58 mm zamiast 56.5 mm z dokumentacji? Ustawienie 58 mm umieszcza prowadnik głębiej, co daje większy zakres regulacji:

• ok. 3 mm regulacji do przodu (front 18 mm)

• ok. 2 mm regulacji do tyłu (front 18 mm)

Dzięki temu zawias działa poprawnie zarówno przy frontach 18 mm, jak i 19 mm. Standardowe 56.5 mm często ogranicza regulację w jedną stronę. Ustawienie 58 mm eliminuje ten problem.

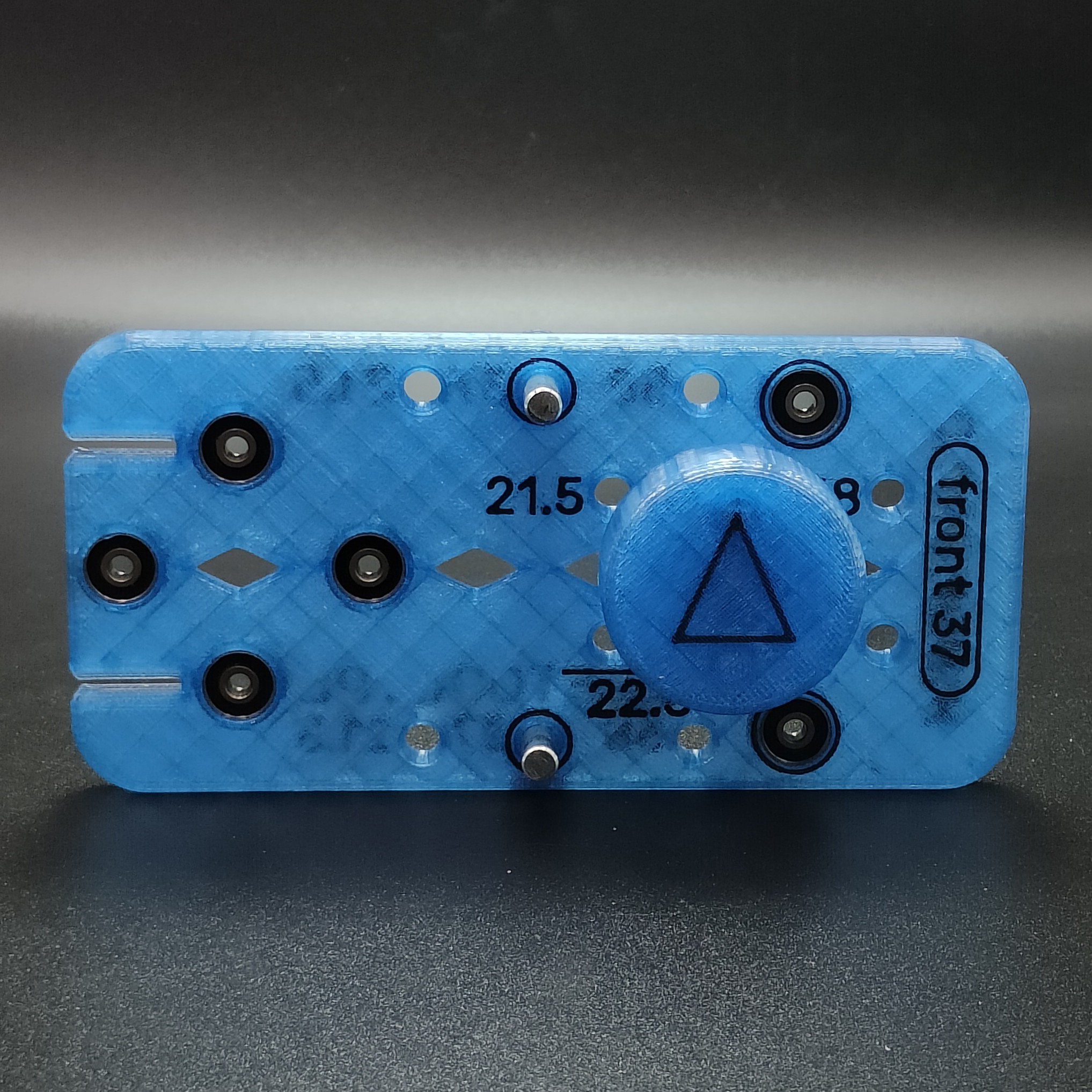

Ustawienie puszki zawiasu

Część szablonu odpowiedzialna za pozycjonowanie puszki ma standardowe:

22.5 mm od krawędzi frontu, co pozostawia 5 mm materiału między puszką a krawędzią. Zgodne z zaleceniami producentów zawiasów (tolerancja ±1 mm).

Dlaczego warto mieć minimum dwa szablony HingeBro.D?

Praca z dwoma szablonami znacząco przyspiesza montaż. Można ustawić oba zawiasy jednocześnie, zachowując idealną równoległość, co jest szczególnie ważne przy dużych frontach lub seryjnej produkcji.
