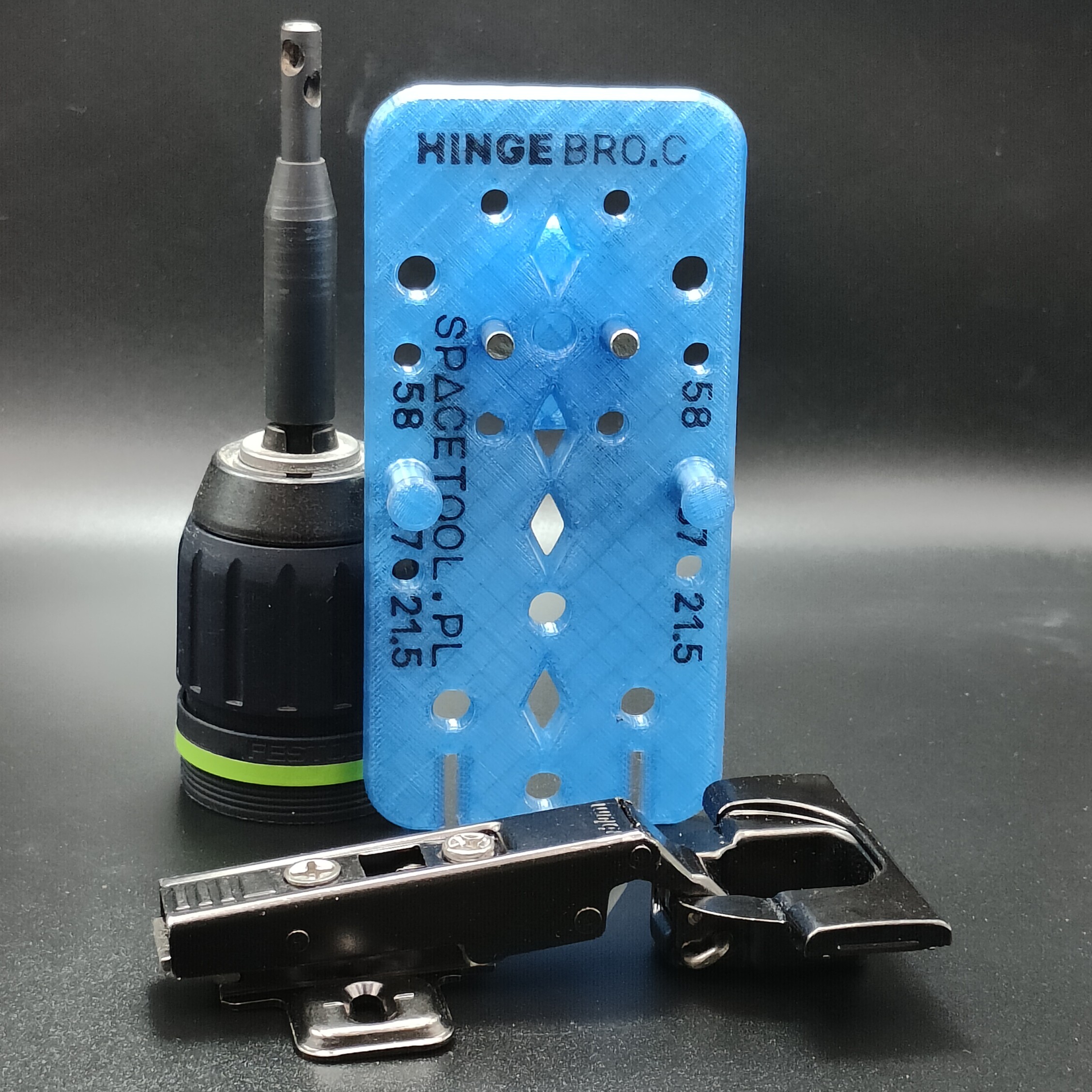

Szablon do zawiasów równoległych, nakładanych i wpuszczanych HINGEbro.C na wiertło centrujace Blum

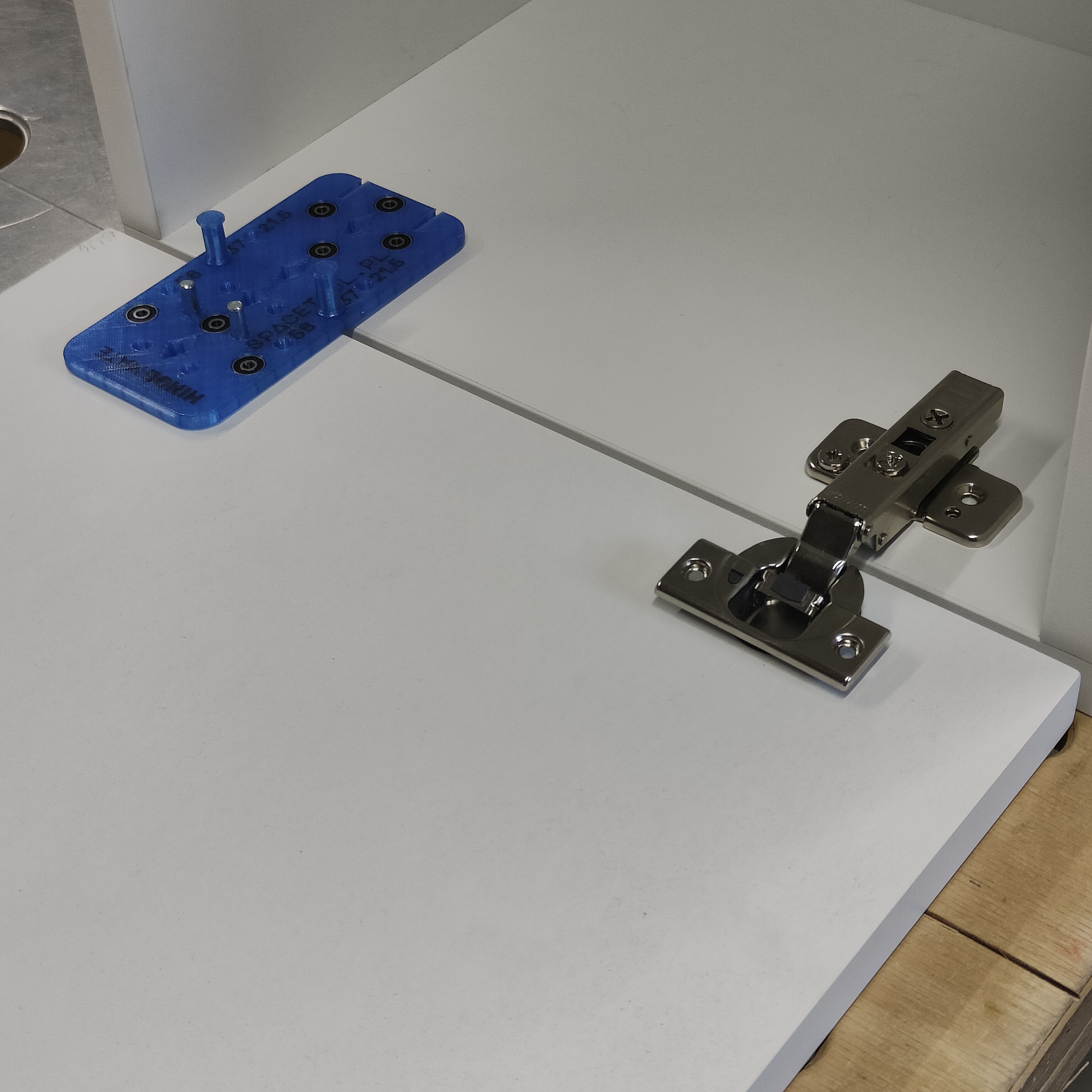

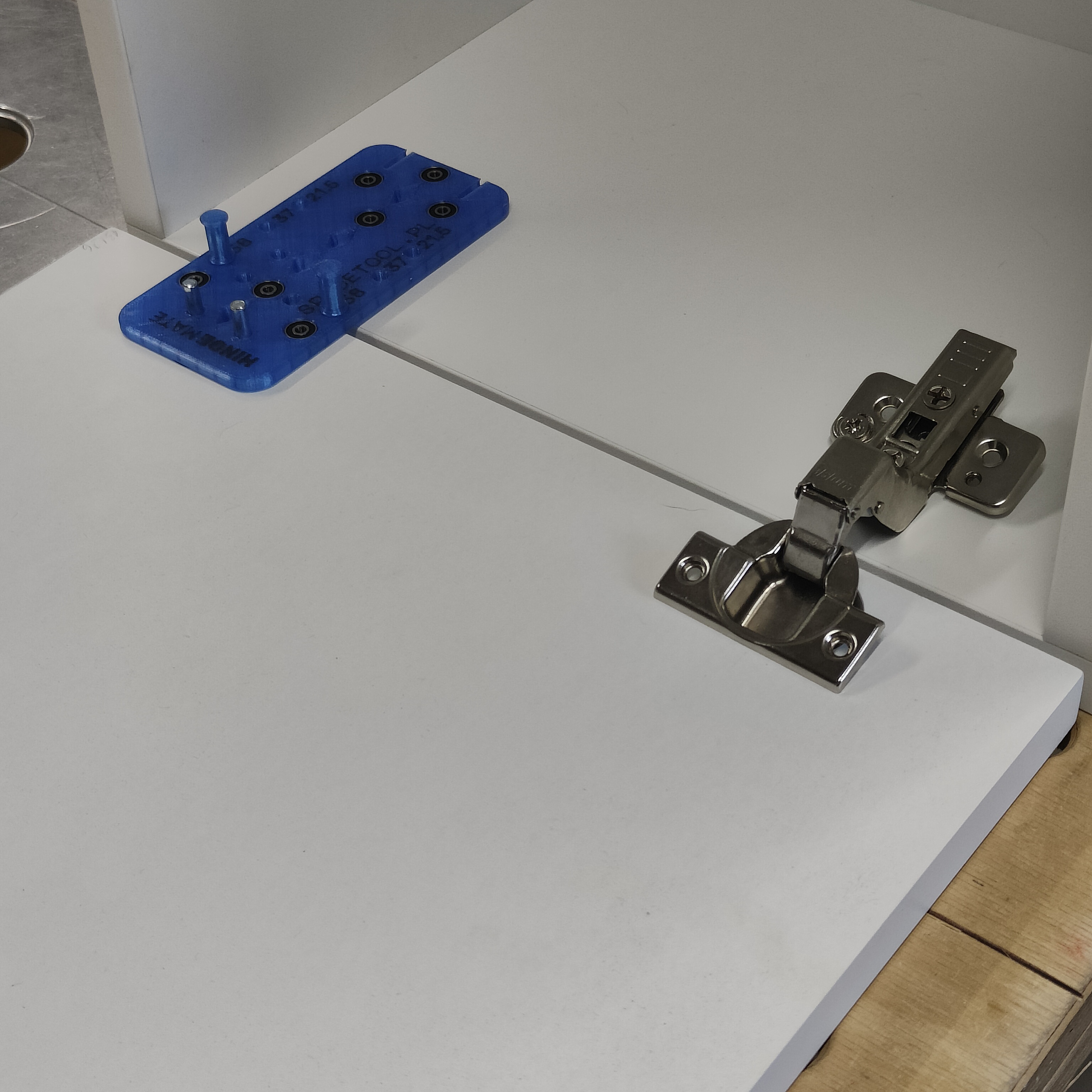

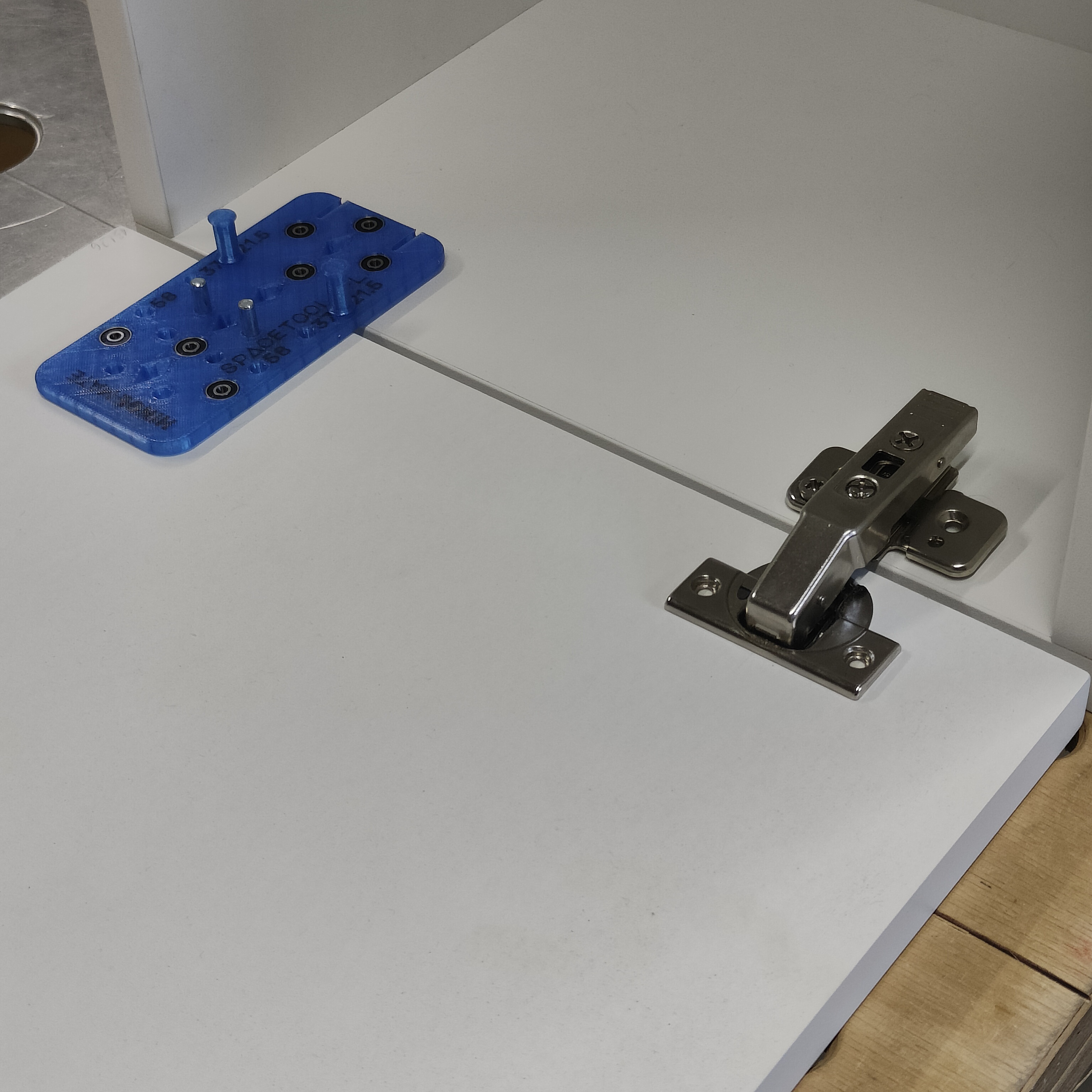

Hingemate to precyzyjny i szybki w użyciu szablon do wyznaczania oraz wiercenia prowadników pod zawiasy meblowe. Wkładasz go w wcześniej wywiercone otwory pod puszki zawiasów, dosuwasz do korpusu, ustawiasz szczeliny frontu i od razu wiercisz prowadniki z pełną powtarzalnością.

🟢 Co wyróżnia HingeBro.C?

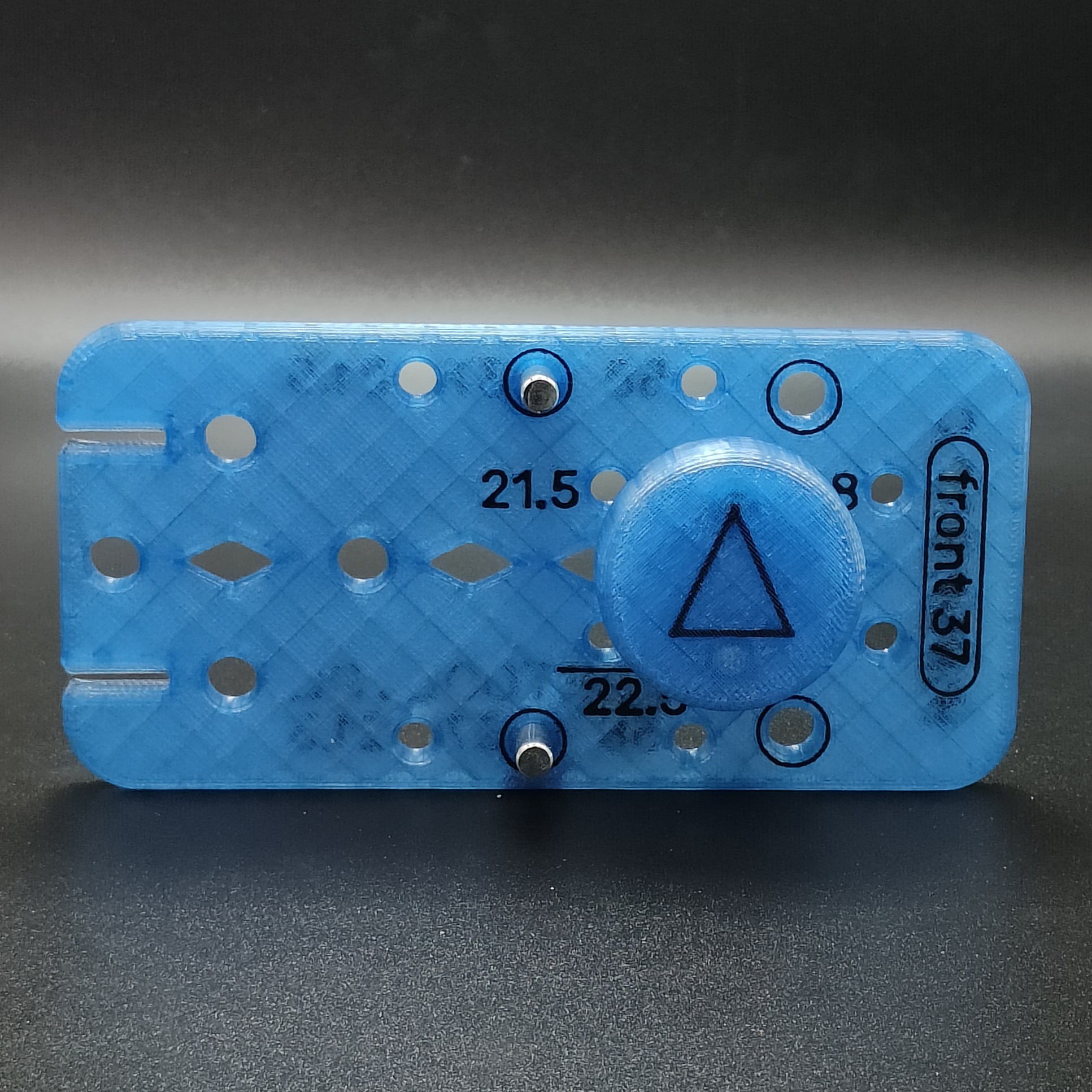

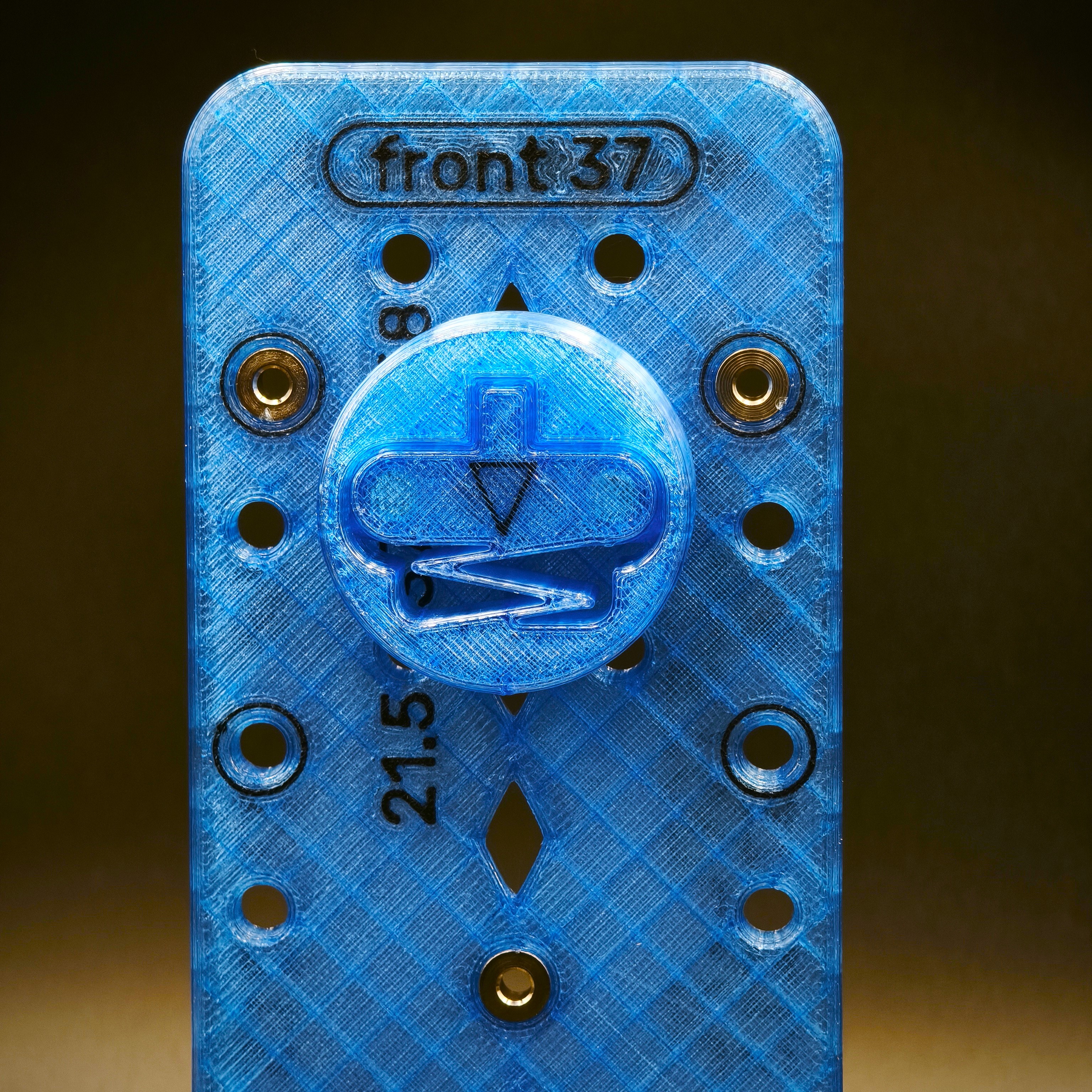

• Przekładany okrąg wchodzący w front – unikalne rozwiązanie, którego nie ma w innych szablonach. Zapewnia stabilne i powtarzalne ustawienie względem frontu.
• Tylko cztery otwory pod prowadniki – dwa pod prowadnik prosty i dwa pod krzyżowy. Minimalizuje to ryzyko pomyłki, np. gdy ktoś przerwie pracę lub zagada.
• Otwory prowadzące przygotowanie pod wiertło centrujące z BLUM'a

📏 Ustawienia montażowe HingeBro.C

Szablon posiada trzy kluczowe, precyzyjne odległości dla różnych typów zawiasów:

• 21,5 mm – zawiasy równoległe

• 37 mm – zawiasy nakładane

• 58 mm – zawiasy wpuszczane

Dlaczego 58 mm zamiast 56,5 mm z dokumentacji?

Ustawienie 58 mm umieszcza prowadnik głębiej, dzięki czemu mamy większy zakres regulacji zawiasu, co daje:

• ok. 3 mm regulacji do przodu (przy froncie 18 mm),

• ok. 2 mm regulacji do tyłu (przy froncie 18 mm),

dzięki czemu zawias działa poprawnie zarówno przy frontach 18 mm, jak i 19 mm. Standardowe 56,5 mm często ogranicza regulację w jedną stronę – 58 mm eliminuje ten problem.

🛠️ Ustawienie puszki zawiasu

Część szablonu odpowiedzialna za pozycjonowanie puszki ma standardowe:

• 22,5 mm od krawędzi frontu, co pozostawia 5 mm materiału między puszką a krawędzią – zgodnie z zaleceniami producentów zawiasów.

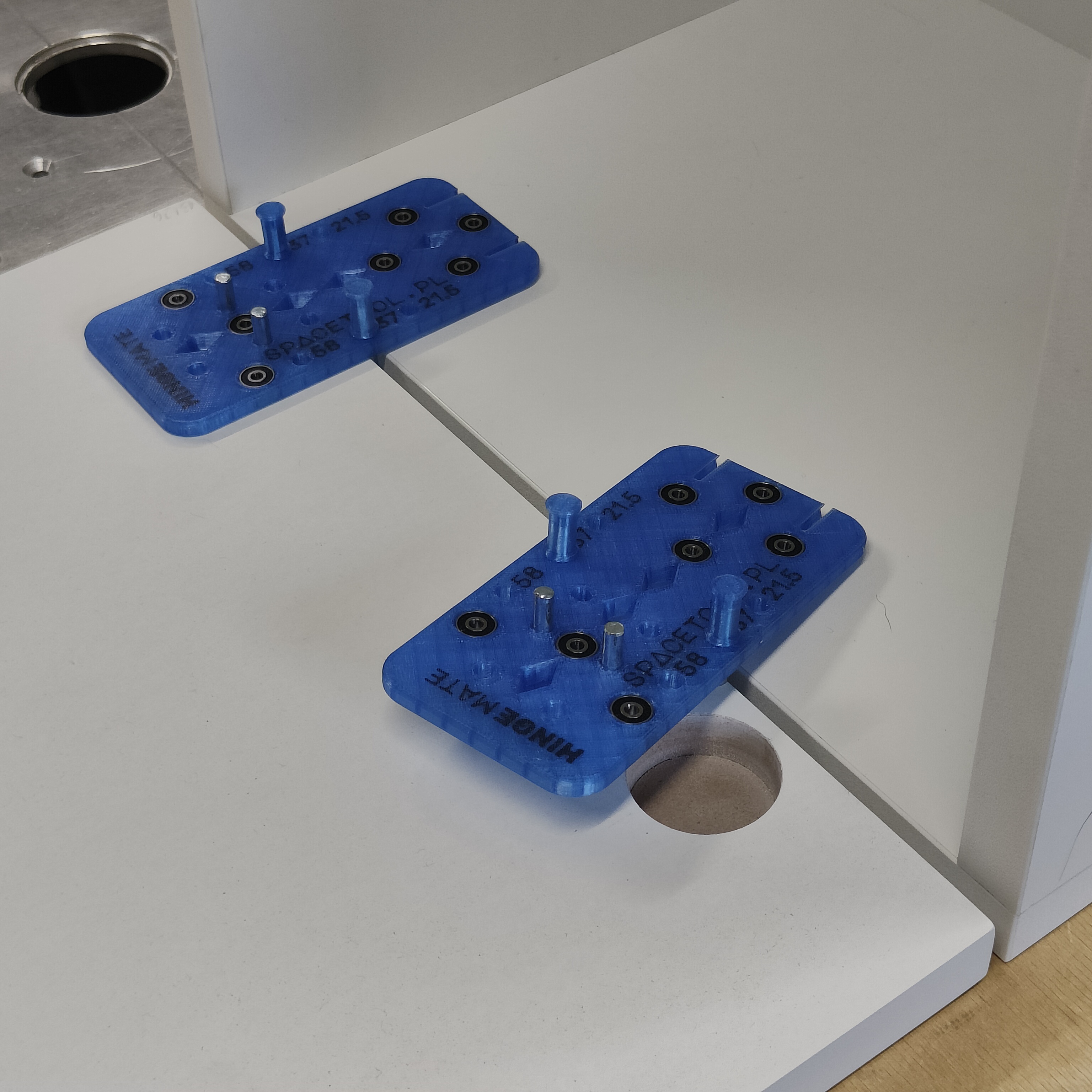

⭐ Dlaczego warto mieć minimum dwa szablony HingeBro.C?

Praca z dwoma szablonami znacząco przyspiesza montaż. Można ustawić oba zawiasy jednocześnie, zachowując idealną równoległość – szczególnie przy dużych frontach lub seryjnej produkcji.
