HingeBar – kompletny szablon do kopiowania rozstawu zawiasów 35 mm

HingeBar to profesjonalny szablon stolarski stworzony z myślą o szybkiej, powtarzalnej i precyzyjnej pracy przy montażu frontów meblowych. Umożliwia przeniesienie pełnego rozstawu puszek zawiasów z frontu bezpośrednio na korpus, bez mierzenia, przeliczania i ryzyka pomyłki. To narzędzie, które realnie skraca czas montażu i podnosi jakość wykonania, szczególnie tam, gdzie liczy się powtarzalność i tempo pracy.

Konstrukcja i wykonanie

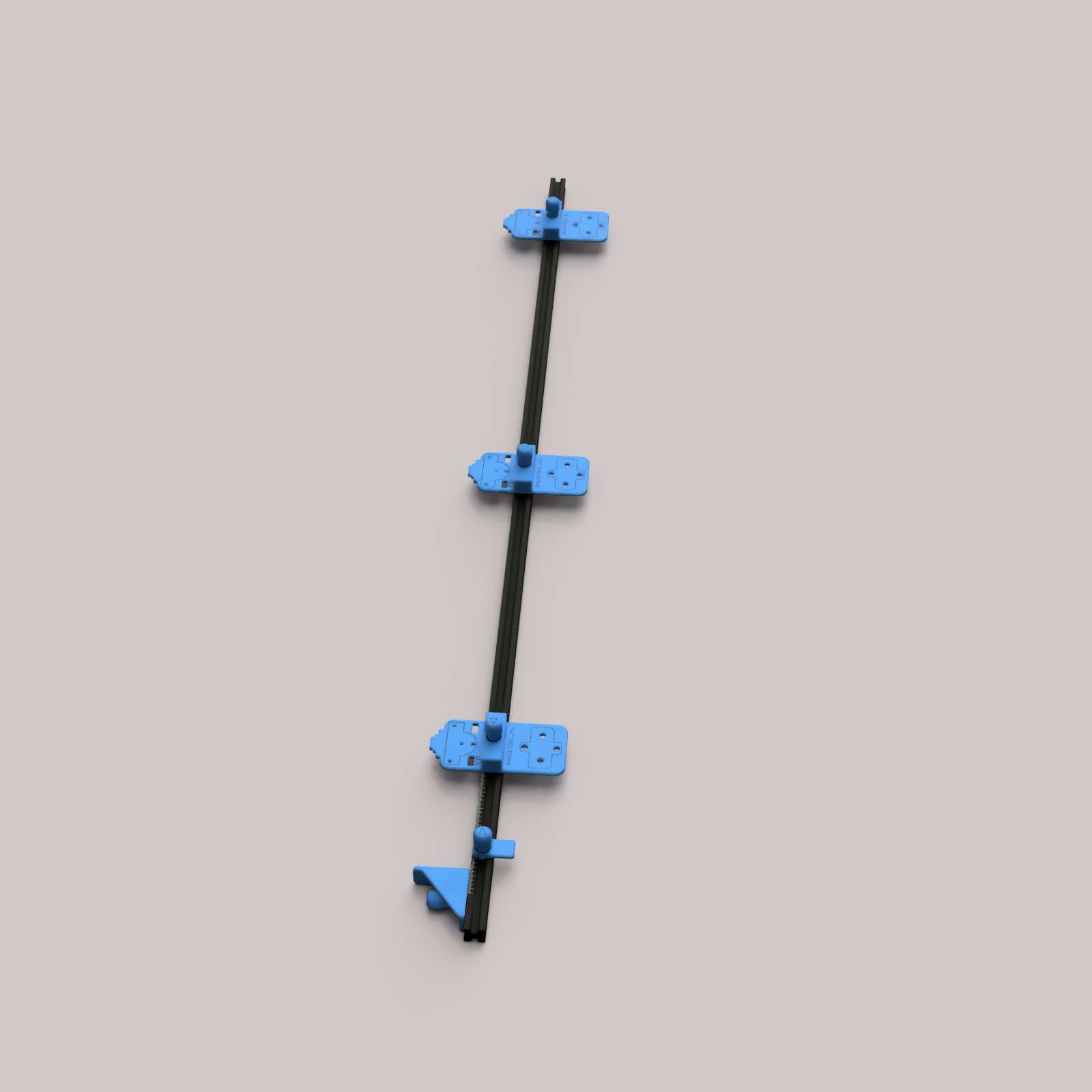

Szablon ma długość 120 cm i został zbudowany na bazie aluminiowego profilu anodowanego na czarno. Dzięki temu jest lekki, sztywny i odporny na uszkodzenia warsztatowe.

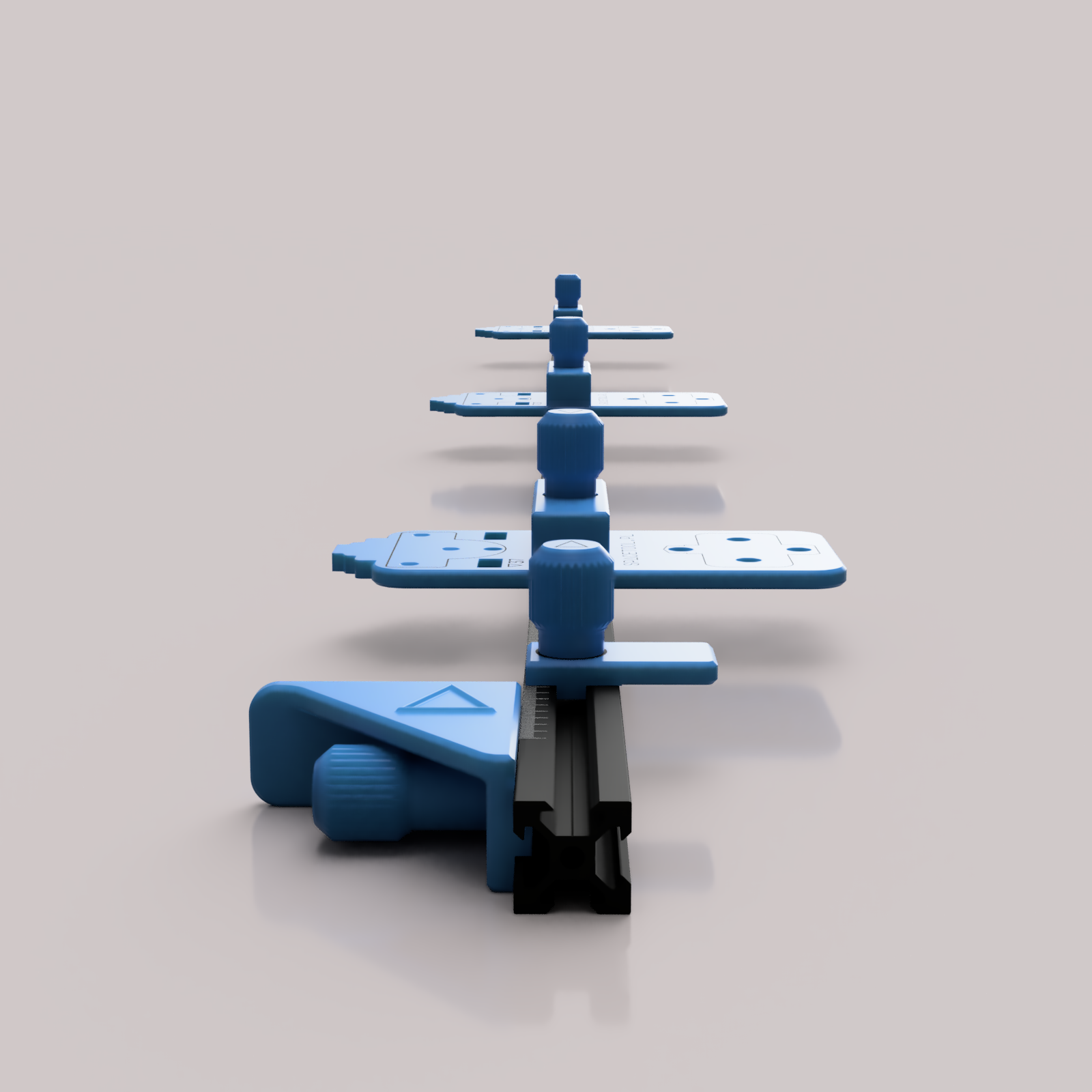

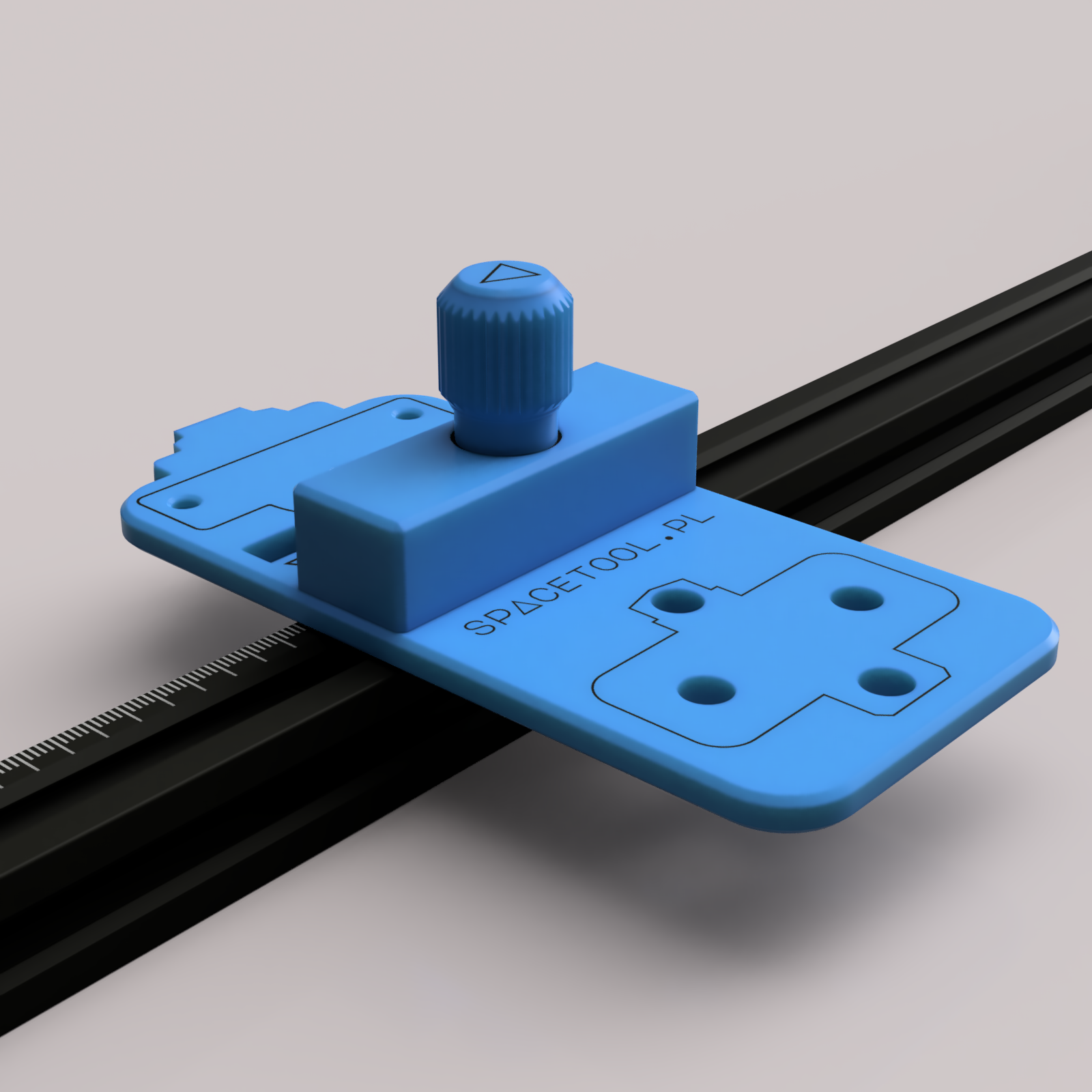

Na profilu znajdują się trzy matryce wykonane w druku 3D z trwałego tworzywa PET‑G. Każda matryca przesuwa się płynnie po profilu i blokuje wygodnym pokrętłem, bez użycia dodatkowych narzędzi. To rozwiązanie pozwala szybko ustawić rozstaw puszek i mieć pewność, że nic nie zmieni położenia podczas pracy.

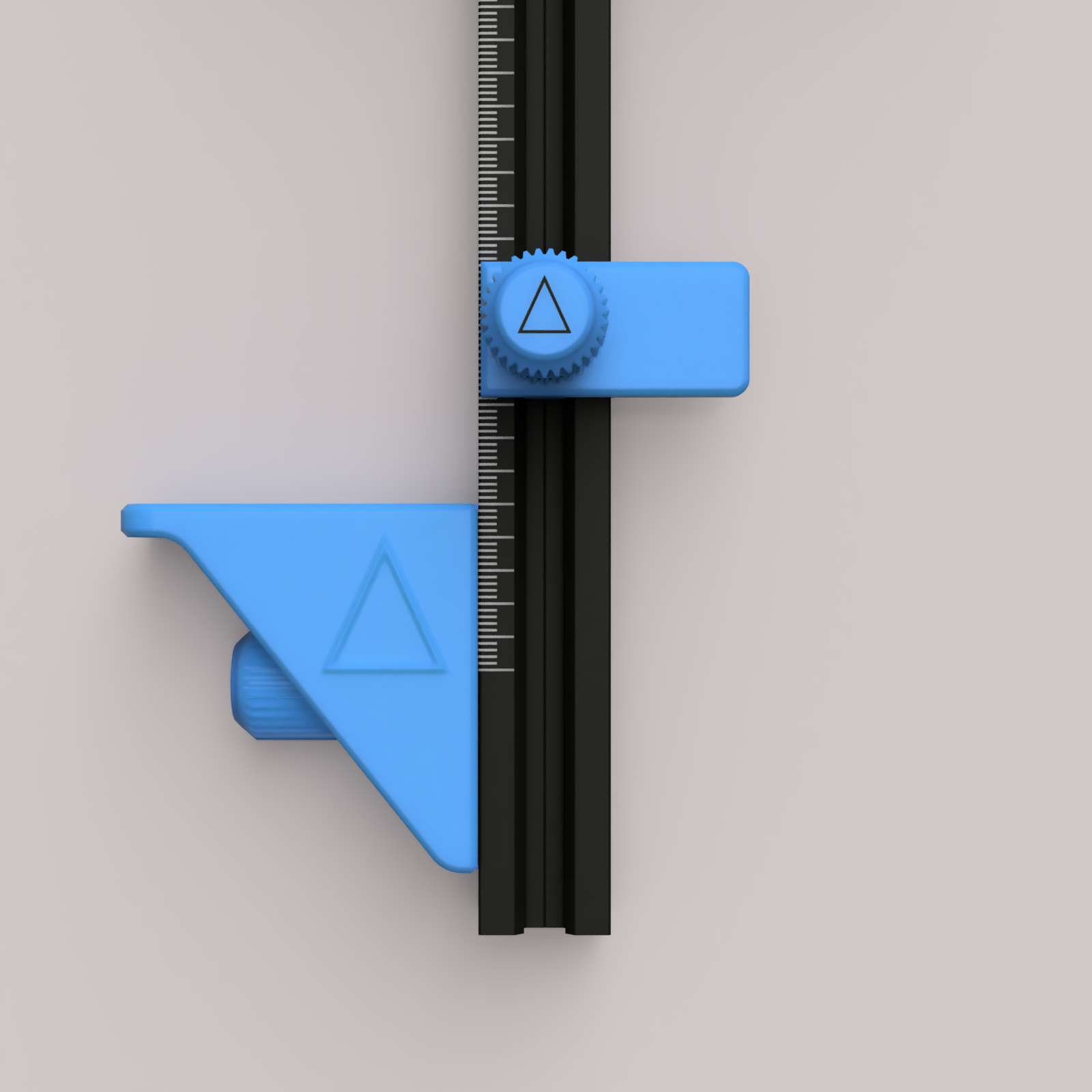

Na końcu szablonu znajduje się zwężająca się końcówka kopiująca do puszki 35 mm, zamocowana na stałe. Jej kształt ułatwia precyzyjne pozycjonowanie i pewne oparcie o krawędź frontu.

Kompatybilność z systemami zawiasów

HingeBar współpracuje z każdym zawiasem na puszkę 35 mm, w tym systemami takimi jak Blum, Hettich, Grass, GTV, Häfele i innymi.

Obsługuje dwa najpopularniejsze typy montażu:

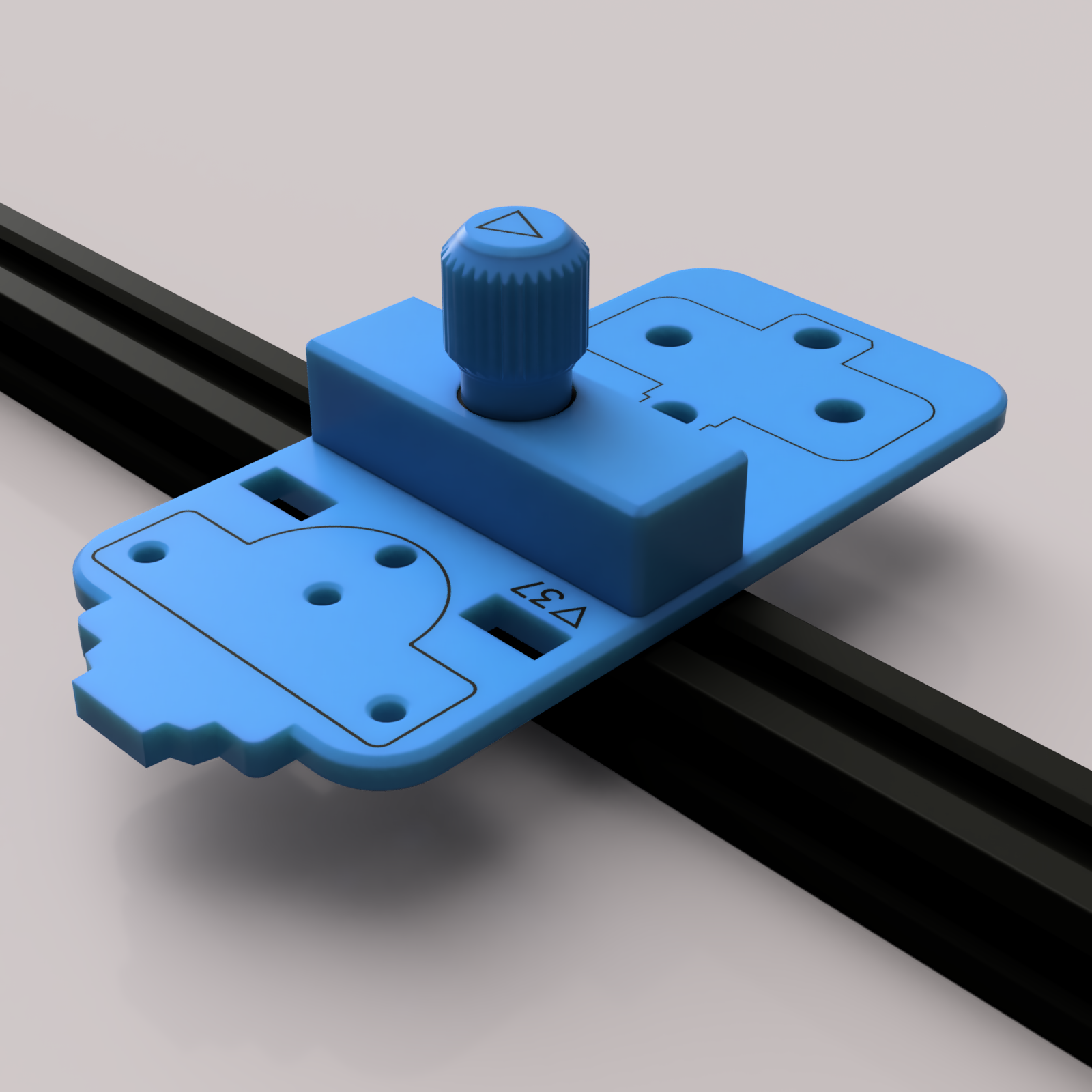

• zawiasy nakładane z prowadnikiem 37 mm od krawędzi korpusu

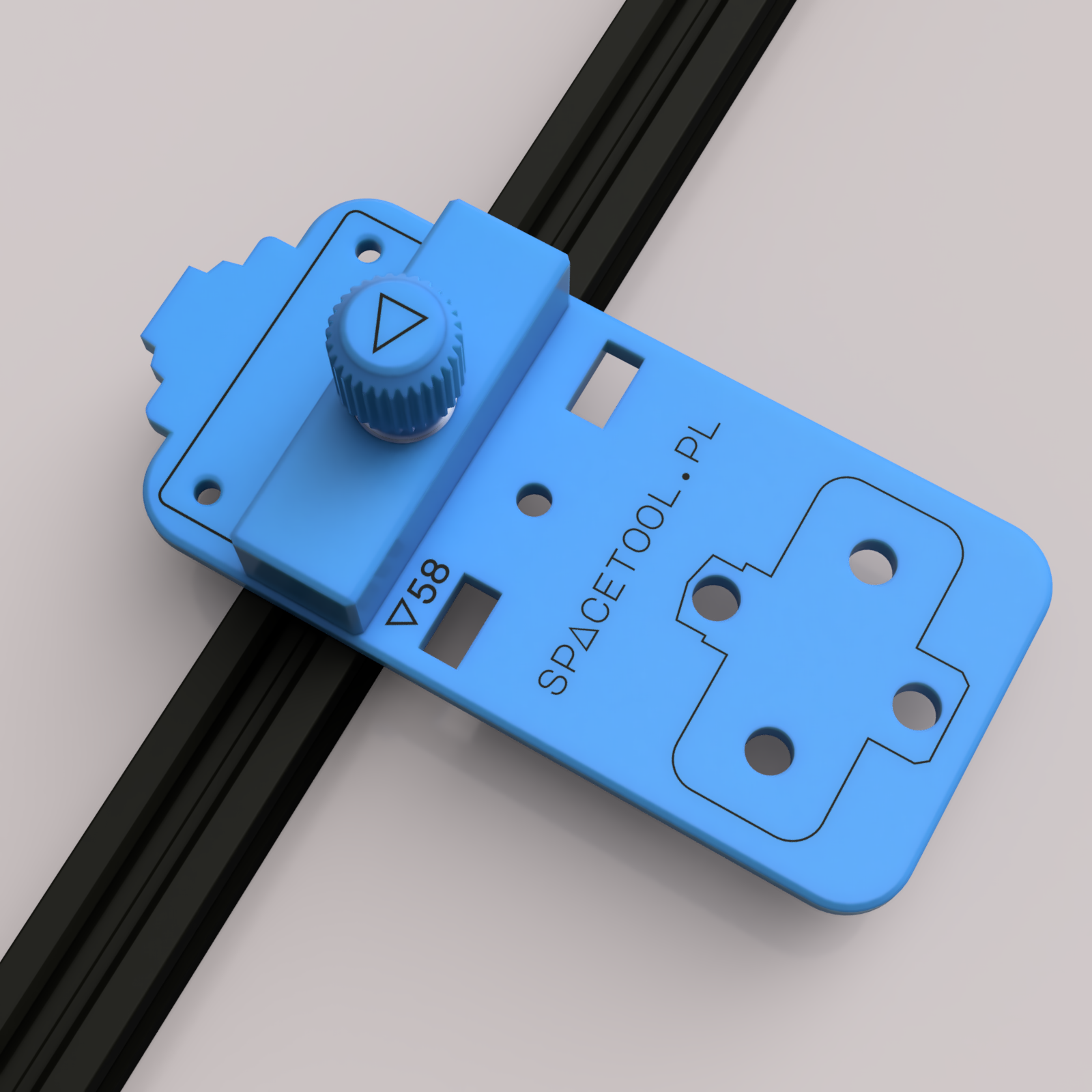

• zawiasy wpuszczane z prowadnikiem 58 mm od krawędzi

Dzięki temu szablon sprawdzi się zarówno w klasycznych frontach nakładanych, jak i w realizacjach z frontami wpuszczanymi.

Precyzja ustawień

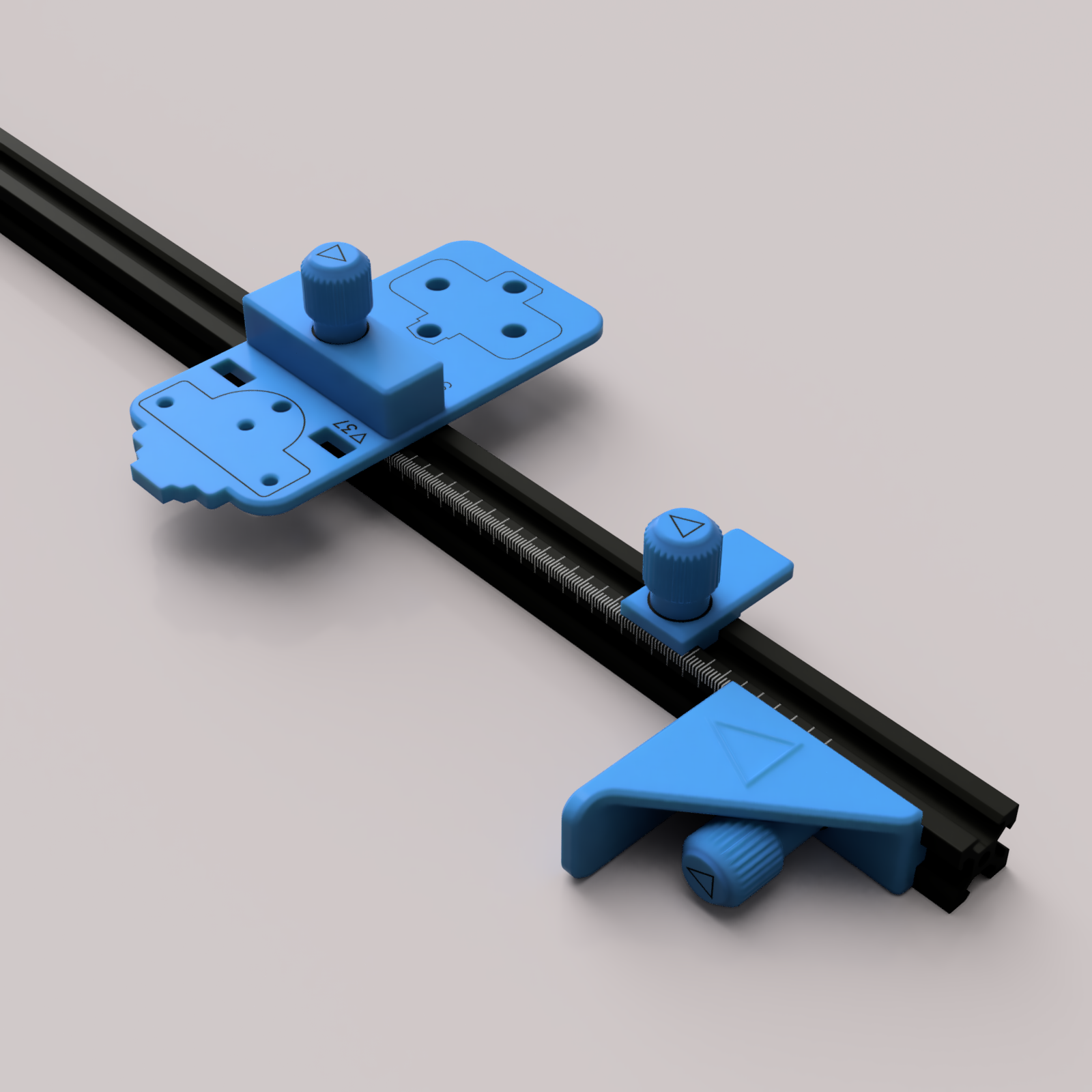

Na profilu znajduje się laserowo grawerowana skala 150 mm, która pozwala ustawić dokładne przesunięcie między frontem a korpusem. Grawer jest trwały, czytelny i odporny na ścieranie, co ma znaczenie przy codziennym użytkowaniu w warsztacie.

Blokowanie matryc pokrętłami zapewnia stabilność ustawień nawet przy intensywnej pracy. Raz ustawiony rozstaw można kopiować wielokrotnie, co idealnie sprawdza się przy produkcji seryjnej.

Możliwość rozbudowy

HingeBar można łatwo wydłużyć o dodatkowe 90 cm, dokupując zestaw rozszerzający (łącznik, dwie matryce i profil 90 cm). Możliwe jest zastosowanie nawet dwóch takich zestawów, co daje do 300 cm długości roboczej. To świetne rozwiązanie przy dużych frontach, drzwiach, zabudowach wysokich lub produkcji wielkogabarytowej.

Zastosowanie

Szablon jest przeznaczony dla profesjonalnych stolarzy i firm meblowych, które oczekują szybkiego montażu frontów, powtarzalności wymiarów, eliminacji błędów pomiarowych oraz wygodnej pracy bez dodatkowych narzędzi. HingeBar realnie usprawnia proces montażu i pozwala zachować wysoką jakość wykonania przy każdym projekcie.
